Комплексная поставка подъемных машин

ООО «Институт горной электротехники и автоматизации» осуществил поставку двух клетевых подъемных машин на Петриковский ГОК ОАО «Беларуськалий». Обе машины стационарные, наземного базирования, расположенные в одном здании.

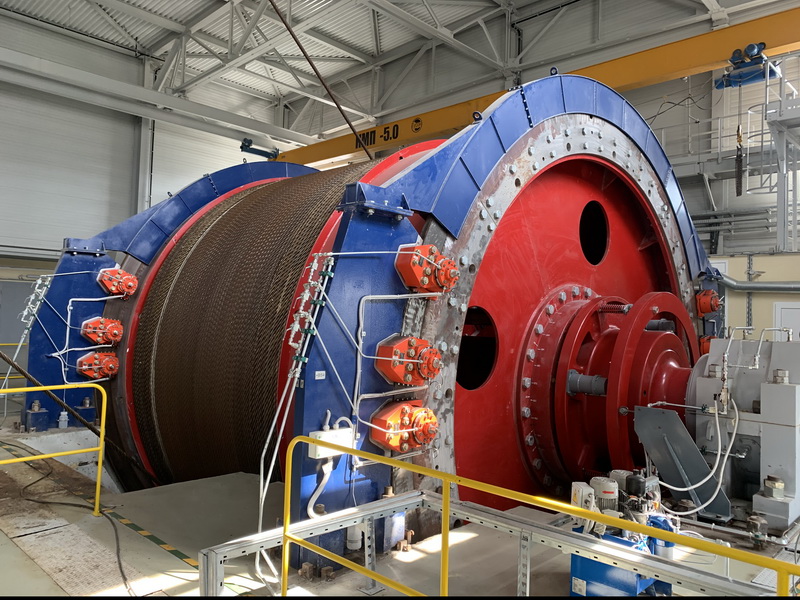

Клетевая грузолюдская подъемная машина ЦР6х3,4/0,6ТД с одним цилиндрическим разрезным барабаном, двухконцевая, с однослойной навивкой каната для подъема двухэтажной клети (г.п. 13,2 т) с противовесом. Машина применяется для подъёма и спуска работников, материалов и оборудования в клети, спуска и выдачи грузов под клетью, осмотра армировки, крепления ствола, ремонтных работ в стволе.



Индексы в условном обозначении машины означают:



ЦР – один цилиндрический разрезной барабан;

6 – диаметр барабана, м;

3,4 – общая ширина навивочной поверхности барабана, м;

0,6 – ширина навивочной поверхность переставной части барабана, м;

ТД – тормоз дисковый.

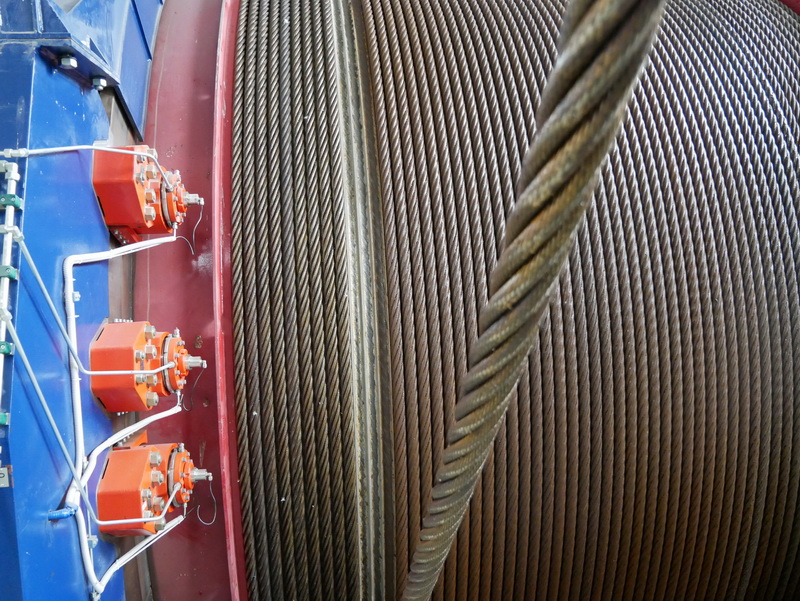

Конструкция коренной части машины позволяет обеспечивать одновременную работу подъемной установки с соседних горизонтов, расстояние между которыми определяется рабочей длиной каната на переставной части барабана, а также осуществлять быструю регулировку длины канатов при их вытяжке или обрубке на испытание. Барабан машины состоит из двух частей: заклиненной, жестко соединенной с валом, и переставной, которая соединяется с валом посредством пружинно-пневматического расцепного устройства. Расцепное устройство позволяет отсоединить переставную часть барабана от вала и работать только заклиненной частью. Один канат, закрепленный на заклиненной части барабана, может навиваться только до разреза, а второй, закрепленный на переставной части, переходит через разрез на заклиненную часть барабана. Таким образом, для навивки обоих канатов используется одна навивочная поверхность, тем самым уменьшая габариты и массу подъемной машины.

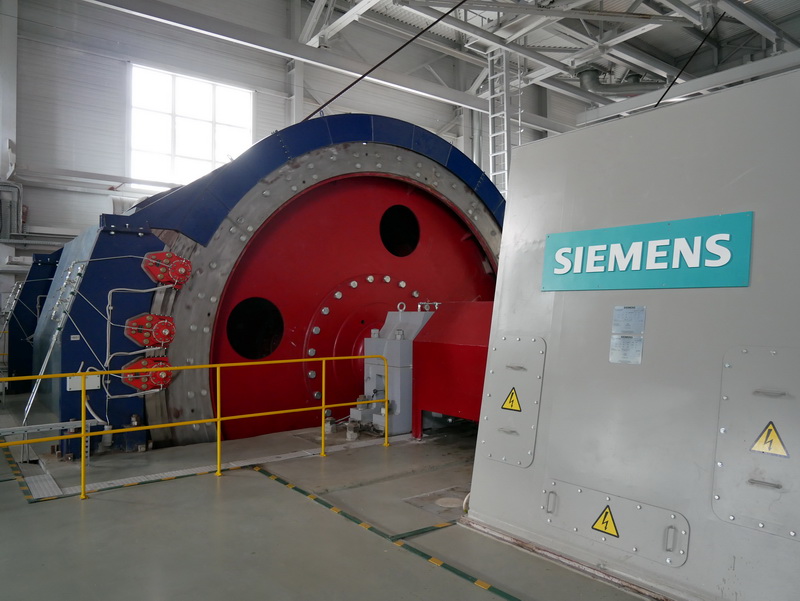

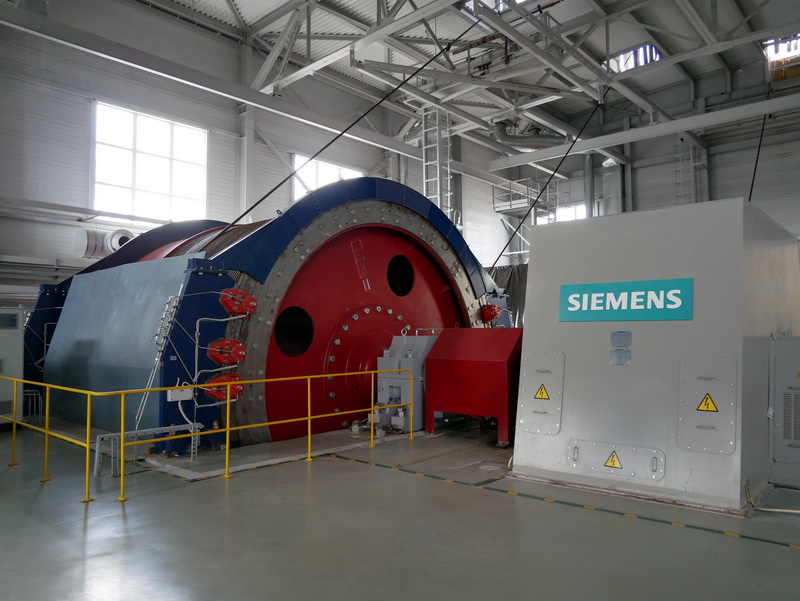

Подъемная машина оснащена современной системой дискового тормоза, приводом переменного тока с применением синхронного электродвигателя мощностью 1,98 МВт с преобразователем частоты фирмы SIEMENS и микропроцессорной системы управления производства ООО «Институт горной электротехники и автоматизации».



Технические характеристики подъемной машины:



Статическое натяжение канатов                                             309 кН

Разность статических натяжений канатов                           154 кН

Высота подъема                                                                            757 м

Скорость подъема                                                                        8 м/с

Диаметр каната                                                                             54 мм

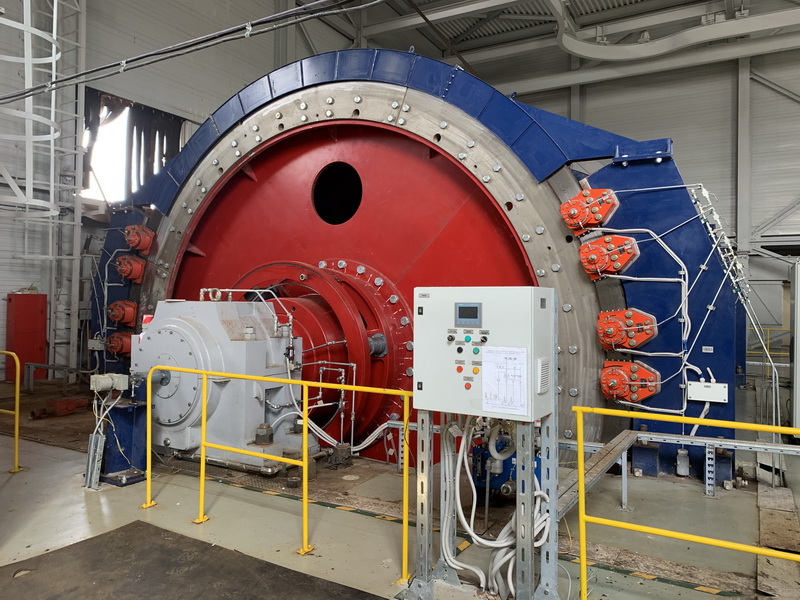

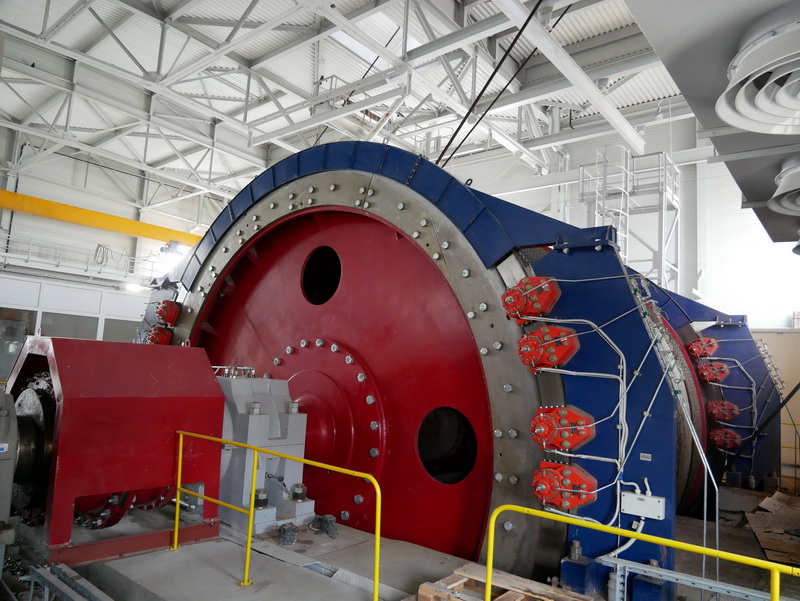

Клетевая грузовая подъемная машина 2Ц6,5х2,8ТД с двумя цилиндрическими барабанами, двухконцевая, с однослойной навивкой каната для подъема двухэтажной клети (г.п. 15 т) с противовесом. Машина применяется для выдачи породы временным скипом при развитии горных работ околоствольного двора, подъёма и спуска материалов и оборудования в клети, спуска и выдачи грузов под клетью, осмотра армировки, крепления ствола, ремонтных работ в стволе и аварийного вывоза работников из шахты.



Индексы в условном обозначении машины означают:



2Ц – два цилиндрических барабана;

6,5 – диаметр каждого барабана, м;

2,8 – ширина навивочной поверхности каждого барабана, м;

ТД – тормоз дисковый.

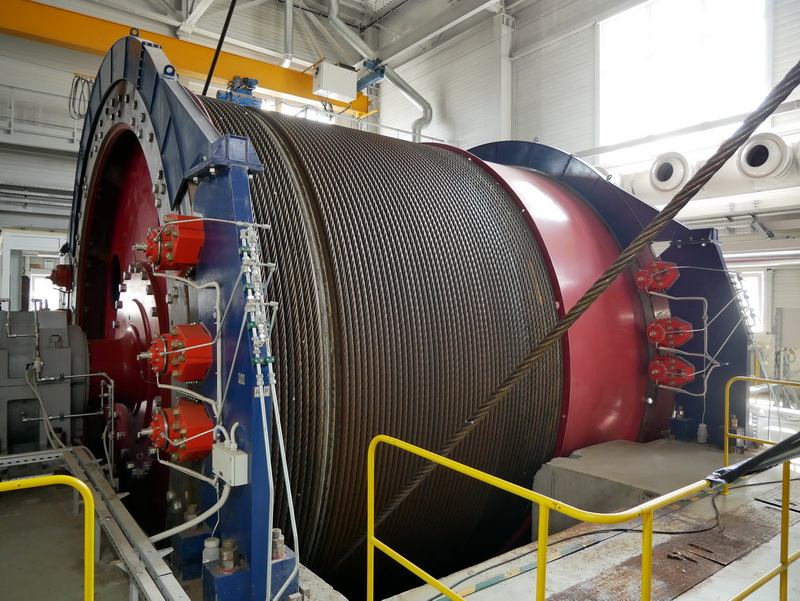

Конструкция коренной части машины позволяет обеспечивать одновременную работу подъемной установки с нескольких горизонтов, расстояние между которыми определяется канатоемкостью одного барабана, а также осуществлять быструю регулировку длины канатов при их вытяжке или обрубке на испытание. Для этого заклиненный барабан жестко соединен с валом, а переставной – посредством пружинно-пневматического расцепного устройства, позволяющего отсоединить переставной барабан от вала и работать только заклиненным. Каждый канат закреплен на своем барабане и может навиваться в его пределах.



Подъемная машина оснащена современной системой дискового тормоза, приводом переменного тока с применением синхронного электродвигателя мощностью 2,365 МВт с преобразователем частоты фирмы SIEMENS и микропроцессорной системы управления производства ООО «Институт горной электротехники и автоматизации».



Технические характеристики подъемной машины:



Статическое натяжение канатов                                           405 кН

Разность статических натяжений канатов                         172 кН

Высота подъема                                                                          754 м

Скорость подъема                                                                      8 м/с

Диаметр каната                                                                           57 мм
