РУС   ENG   БЕЛ

Праведзеныя выпрабаванні ахоўных пакрыццяў

На абагачальных фабрыках ААТ "Беларуськалій" эксплуатуюцца трубаправоды, злучальныя элементы і тэхналагічнае абсталяванне абароненыя пакрыццямі гандлёвай маркі Corrocoat (Вялікабрытанія):



Трайнік сталёвы Ду500, адноўлены, футерованный винилэфирно-акрылавымі пакрыццямі з напаўняльнікам з мадыфікаваных шклолускавінак серыі Паліглас



Падрыхтоўка паверхні: хімічнае выдаленне соляў металаў Chlor-rid, дробеструйная ачыстка Sa 2,5, Ra 120.

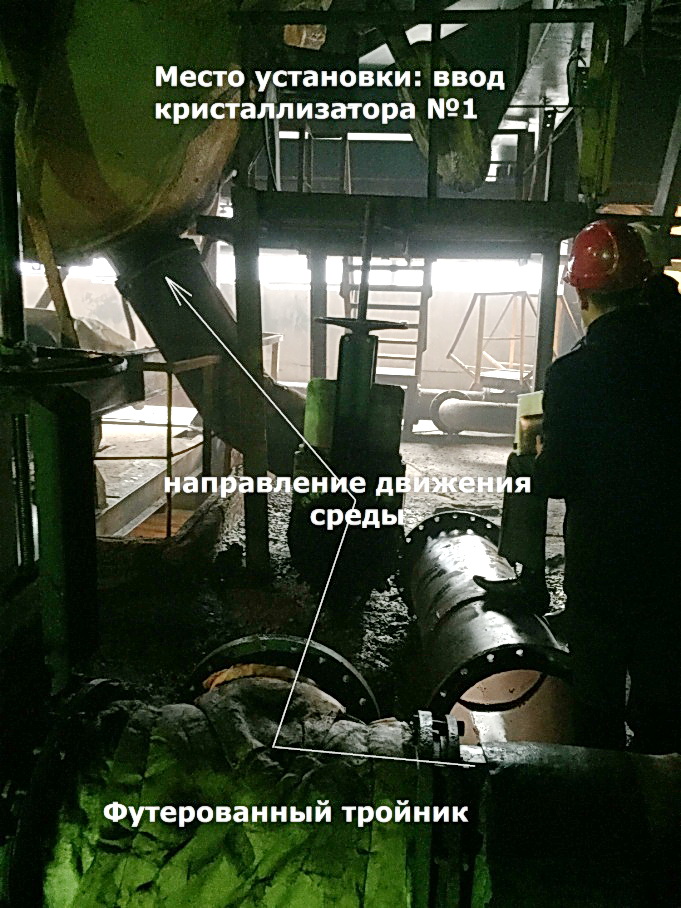

Месца ўстаноўкі: нагнятанне насычанага шчолаку ў корпус вакуум-крышталізатар пастаў.1.1 РВКУ саф 4РУ ААТ"Беларуськалій".

Характарыстыка рабочай асяроддзя (насычаны шчолак):



Завісь хлорыстага калію:

Шчыльнасьць, кг/м3                                                                                           1220:1255

Тэмпература, °С                                                                                                      до 108

рН                                                                                                                                 6,5-7,5



Пры астуджэнні схільная да крышталізацыі



Склад вадкай фазы:

утрыманне KCl, %                                                                                                     10-20

утрыманне NaCl, %                                                                                                  15-19

MgCl2+CaCl2                                                                                                         не более 4

Іншых соляў, %                                                                                                           0,5%

Вада, %                                                                                                                       61,5-63



Склад цвёрдай фазы:

Шчыльнасьць, кг/м3                                                                                         1990-2100

утрыманне н.о.+CaSO4, мг/л                                                                                150

утрыманне NaCl, %                                                                                                   0-2

утрыманне KCl, %                                                                                                   98-100

Сярэдні памер часціц, NaCl, KCl, мм                                                               0,28-0,33

Дробнадысперсны нерастваральны астатак, мг/л                                    да 150





Перыяд правядзення выпрабаванні: 16.09.2015-08.12.2015 (84 дня).



Напрацоўка лініі за перыяд выпрабаванні: 1326 гадзін.



Вынікі кантрольнага агляду:

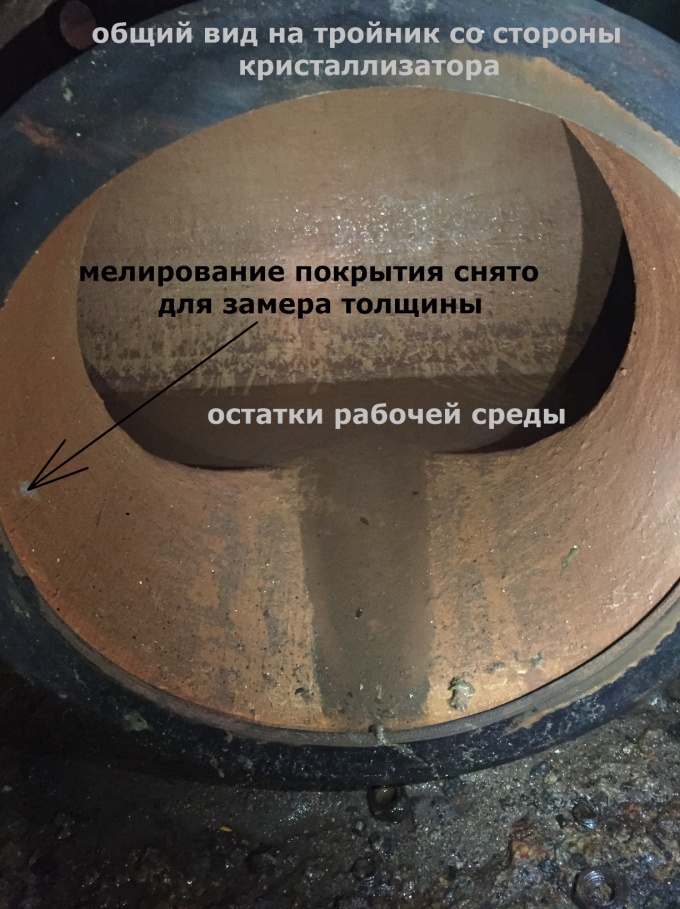

- адбылося мелірованіе матэрыялу футроўкі, што з'яўляецца натуральным працэсам і дапускаецца вытворцам;

- сколы, расколіны, задзіракі і пашкоджанні матэрыялу футроўкі адсутнічаюць;

- матэрыял не паддаецца абразіўнаму зносу, захаваліся сляды ад ручнога нанясення;

- таўшчыня футроўкі па выніках вихретокового вымярэння толщиномером Elcometer 456 не змянілася ў параўнанні з першапачатковай і складае ад 1400 мкм да 2500 мкм (праведзена 20 замераў па ўсёй плошчы).


Глядзець акт візуальнага і інструментальнага агляду

Бак насычанага шчолаку V = 169 м3 поз. 1 CU1 У аддзяленні РВКУ саф 4РУ ААТ "Беларуськалій"





Абарона праведзена ў складзе капітэльнага рамонту ёмістасці з нанясеннем антыкаразійнага складу «Корротан ХТ» (пр-ць CORROCOAT LTD, Вялікабрытанія). Дадзены матэрыял уяўляе сабой винилэфирный-уретановый трехкомпонентный палімерны сплаў натуральнага отвержденія з напаўняльнікам з стеклохлопьев. Зварачныя швы ёмістасці перад нанясеннем ахоўнага пакрыцця заармированы мультинаправленной шклотканінай з насычэннем спецыяльнай смалой Corrocoat.



Месца ўстаноўкі: лінія падачы насычанага шчолаку ў аддзяленне РВКУ СОФ 4РУ.



Характарыстыка рабочай асяроддзя (насычаны шчолак):

Завісь хлорыстага калію:

Шчыльнасць, кг/м3                                                                                                 1220:1255

Тэмпература, °С                                                                                                            до 108

рН                                                                                                                                      6,5-7,5



Пры астуджэнні схільная да крышталізацыі



Склад вадкай фазы:

утрыманне KCl, %                                                                                                        10-20

утрыманне NaCl, %                                                                                                      15-19

MgCl2+CaCl2                                                                                                               не более 4

Іншых соляў, %                                                                                                         не более 0,5%

Вада, %                                                                                                                             61,5-63



Склад цвёрдай фазы:

Шчыльнасць, кг/м3                                                                                                1990-2100

утрыманне н.о.+CaSO4, мг/л                                                                                     150

утрыманне NaCl, %                                                                                                        0-2

утрыманнеKCl, %                                                                                                        98-100

Сярэдні памер часціц, NaCl, KCl, мм                                                                   0,28-0,33

Мелкодісперсного нерастваральны астатку, мг/л                                           до 150



Перыяд правядзення выпрабаванняў: 08.10.2014 - 11.12.2015

Напрацоўка лініі за перыяд правядзення выпрабаванні: 6885 гадзін.

Вынікі кантрольнага агляду:

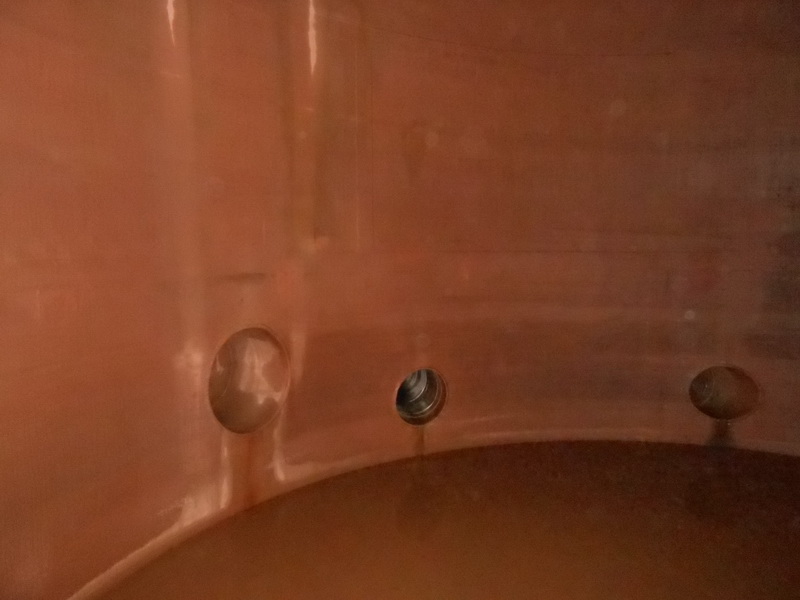

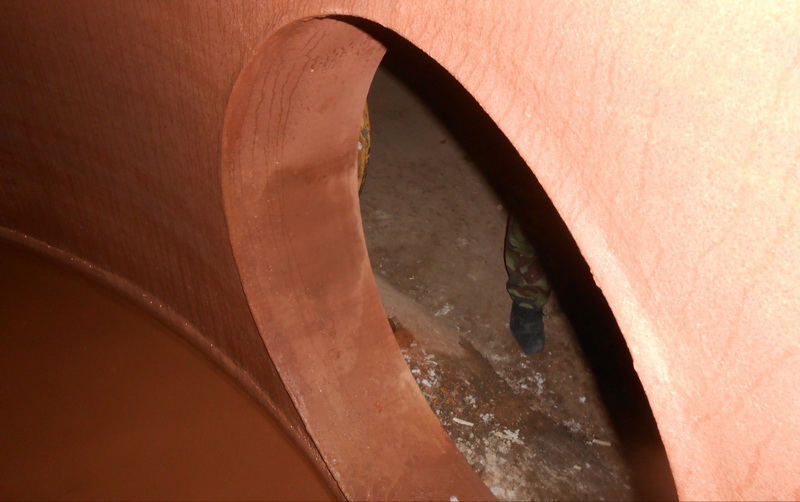

пры візуальным аглядзе ўнутранай паверхні бака не выяўлена бачных пашкоджанняў, драпін, уздуццяў і расколін;

таўшчыня пакрыцця на момант правядзення інструментальнага агляду толщиномером Elcometer 456 складае мінімальна 1150-1200 мкм. Дадзеныя паказчыкі вымярэнняў паказваюць на тое, што за перыяд ад моманту нанясення антыкаразійнага ахоўнага пакрыцця «Корротан ХТ» на ўнутраную паверхню бака V=169 м3 насычанага шчолаку п.1cu1 ў аддзяленні ВКУ СОФ 4ру (інв. №205045) не адбылося змяненняў па таўшчыні футерованного пласта пакрыцця.

пакрыццё забяспечвае антыкаразійную абарону металаканструкцый бака ў зададзеных умовах.



Глядзець акт візуальнага і інструментальнага агляду





Трубаправод перапампоўкі салявой пульпы разгрузкі згушчальнікаў "Брандес" у растваральнік а 351-2 СОФ 4РУ ААТ "Беларуськалій"



Участак трубаправода абаронены двухкампанентным вінілэфірна-акрылавым пакрыццём Паліглас VE PG (метад цэнтрыфугавання), выкарыстоўваецца на нагнятанні помпы пастаў А 355-2 аддзялення абясшламлівання СОФ 4 РУ. Дадзены ўчастак трубаправода ўжываецца для перапампоўкі салявой пульпы разгрузкі згушчальнікаў "Брандесс" у растваральнік А351-2.



Характарыстыка рабочай асяроддзя:



утрыманне цвердага, %:                                                                                 33-45 (Ж:Т-2,0:1,2)

плотность завісь, кг/м3:                                                                                    1550-1460



склад цвёрдага ў завісі:

утрыманне NaCl+KCl, %                                                                                            98-99

утрыманне н.о.+CaSO4, %                                                                                          1-2

тэмпература, не больш, °С                                                                                        100



Гранулометрический склад солевага шлама



Памер зерня, мм                    -0,7            -0,63         -0,5           -0,4           -0,315          -0,2          -0,1             -0,074       -0,05

                                                  +0,63            +0,5         +0,4       +0,315           +0,2          +0,1       +0,074           +0,05



Выхад класаў, %1,25,37,010,620,943,19,02,00,9



Перыяд правядзення выпрабаванняў: 15.05.2014 г. - 11.11.2015 г.



Напрацоўка лініі за перыяд правядзення выпрабаванняў: 5820 гадзін.



Вынікі кантрольнага агляду:



Глядзець акт візуальнага і інструментальнага агляду

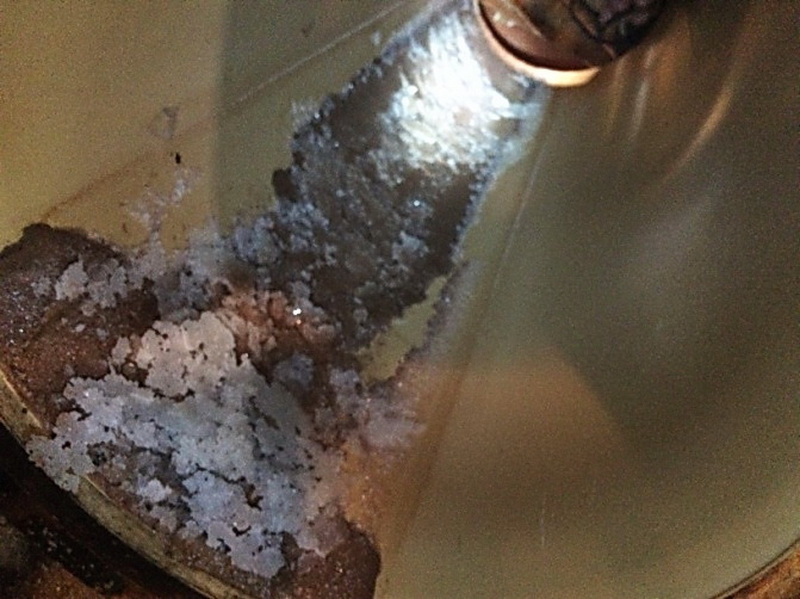

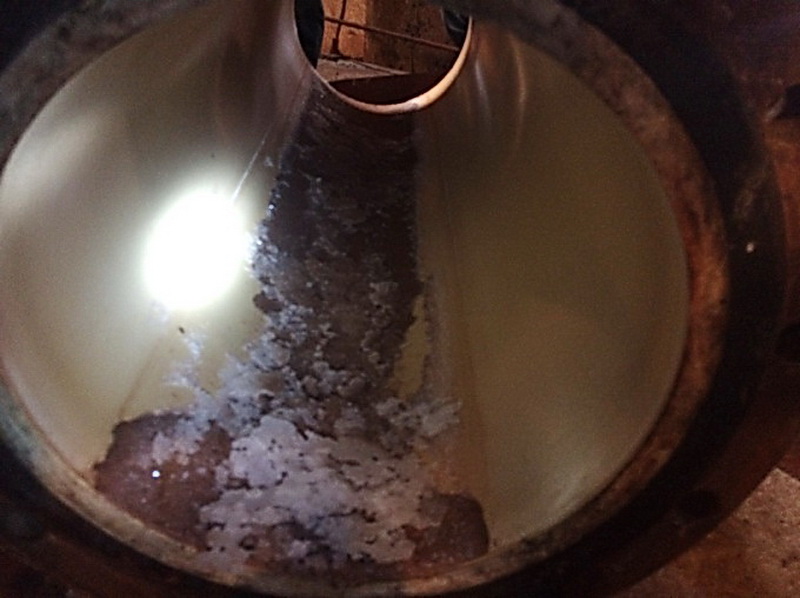

- пры візуальным аглядзе падыспытнага ўчастка трубаправода не выяўлена бачных пашкоджанняў, драпін, уздуццяў і расколін;

- таўшчыня пакрыцця на момант правядзення інструментальнага агляду толщиномером Elcometer 456 складае мінімальна 2 - 2,4 мм.дадзеныя паказчыкі вымярэнняў паказваюць на тое, што за перыяд ад моманту першага візуальнага і інструментальнага агляду ўчастка футерованного трубаправода двухкампанентным винилэфирно-акрылавым пакрыццём Паліглас VE PG на пастаў. А 352-2 акт ад 11.12.2014 года не адбылося змяненняў па таўшчыні футерованного пласта пакрыцця.

Text...
